ENC28J60-I ML

XT-ShenZhen uvaja ustrezne parametreENC28J60-I/MLtebi. upam, da vam bo v pomoč! TheENC28J60-I/MLnaprava je Microchipov samostojni ethernetni krmilnik z vmesnikom SPI, ki vključuje industrijski standardni serijski periferni vmesnik (SPI). Microchip ga je zasnoval posebej za omrežni vmesnik Ethernet katerega koli krmilnika, opremljenega s SPI. Zavezani smo k reševanju potreb kupcev in jim pomagamo pri premagovanju težav z dobavo! Na vprašanja vsake stranke bomo odgovorili v 24 urah!

Opis izdelka

TheENC28J60-I/MLNaprava je združljiva z vsemi specifikacijami IEEE 802.3.

TheENC28J60-I/MLnaprava omejuje dohodne pakete s kombiniranjem več shem za filtriranje paketov. Zagotavlja tudi notranji modul DMA za hiter prenos podatkov in strojno podprt izračun kontrolne vsote za različne omrežne protokole.

TheENC28J60-I/MLNaprava komunicira z gostiteljskim krmilnikom prek prekinitvenih zatičev in SPI s taktnimi frekvencami do 20 MHz. UporabljatiENC28J60-I/MLNaprava potrebuje samo dva impulzna transformatorja in nekaj pasivnih komponent za povezavo mikrokrmilnika z Ethernetom.

TheENC28J60-I/MLNaprava je sestavljena iz sedmih glavnih funkcionalnih blokov:

1. Vmesnik SPI, ki se uporablja kot komunikacijski kanal med gostiteljskim krmilnikom in ENC28J 60.

2. Nadzorni register za krmiljenje in spremljanje ENC28J60.

3. Medpomnilnik RAM z dvojnimi vrati za sprejemanje in pošiljanje paketov.

4. Arbiter, ki nadzoruje dostop do medpomnilnikov RAM, ko to zahteva DMA, oddajni in sprejemni bloki.

5. Razložite vmesnik vodila za podatke in ukaze, prejete prek vmesnika SPI.

6. Modul MAC (Media Access Control), ki izvaja logiko MAC, skladno z IEEE 802.3.

7. PHY (physical layer) modul, ki kodira in dekodira analogne podatke na vmesniku sukane parice.

Lastnosti izdelka

Funkcije krmilnika Ethernet

â¢IEEE 802.3â¢Ethernetni krmilnik

â¢Popolnoma združljiv z omrežji 10/100/1000Base-T

â¢Integrirana MAC in 10Base-T PHY

â¢Podpira 1 vrata 10Base-T s samodejnim zaznavanjem in popravkom polaritete

â¢Podpira načine full-duplex in half-duplex

â¢Programabilen samodejni ponovni prenos v primeru trka

â¢Programabilno oblazinjenje in generiranje CRC

â¢Programabilna samodejna zavrnitev napačnih paketov

â¢Vmesnik SPI s taktom do 20 MHz

Funkcije fizičnega sloja (PHY).

â¢Način povratne zanke

â¢Dva programabilna LED izhoda za povezavo, TX, RX, kolizijo in stanje polnega/polovičnega dupleksa

delo

⢊est virov prekinitve in en izhodni pin prekinitve

â¢Zahteva za vhodno uro 25 MHz

â¢Izhodni zatič za uro s programabilnim preddelilnikom

â¢5V toleranten vhod

Parametri izdelka

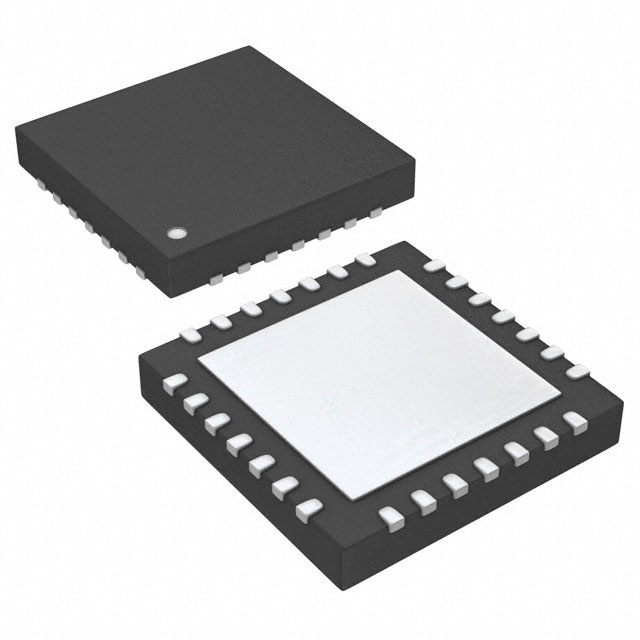

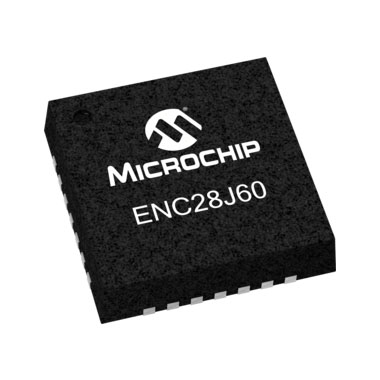

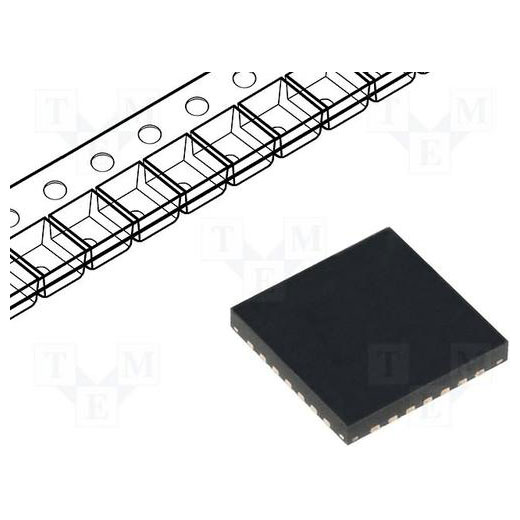

Slika izdelka
